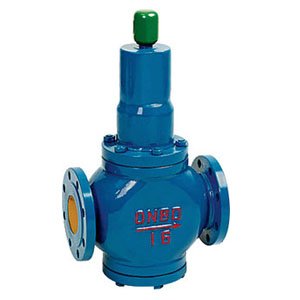

减压稳压阀标准规范
设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
减压稳压阀零件材料
零件名称 | 材料 |
弹簧罩、阀体、阀盖 | 灰铸铁、铸钢 |
橡胶膜片 | 尼龙强化橡胶 |
密封垫 | 丁腈橡胶 |
调节弹簧 | 硅锰钢 |
活塞、缸套 | 不锈钢 |
阀杆 | 铜 |
型号 | 尺寸(MM) | ||||||||||||||||
YW410-10 YW416-16 TW425-25 |
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 108 | 117 | 127 | 140 | 165 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 398 | 787 | 914 | |
H | 105 | 105 | 115 | 120 | 165 | 165 | 190 | 250 | 274 | 350 | 368 | 395 | 433 | 475 | 520 | 570 | |
YW110-10 YW116-16 |
管螺纹G | 1/2 | 3/4 | 1 | 1 1/4 | 1/2 | 2 | - | - | - | - | - | - | - | - | - | - |
L | 100 | 100 | 120 | 150 | 150 | 180 | - | - | - | - | - | - | - | - | - | - | |
H1 | 135 | 135 | 152 | 180 | 196 | 201 | - | - | - | - | - | - | - | - | - | - | |
H2 | 41 | 41 | 45 | 53 | 56 | 58 | - | - | - | - | - | - | - | - | - | - |
